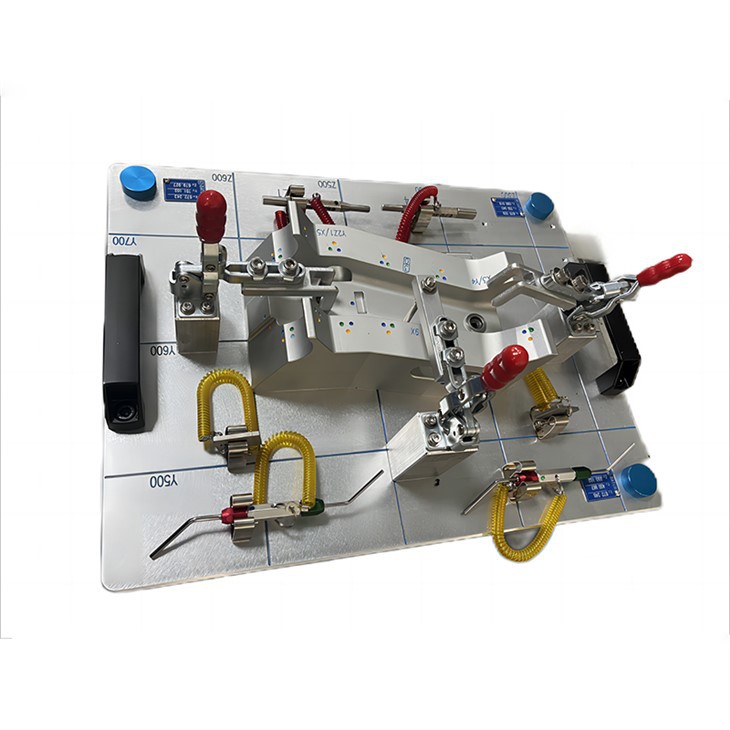

Provjera komponenti učvršćenja

Broj stavke: HTCK-001
Veličina proizvoda: 105*52*48mm
Materijal: aluminijum, bakar i epoksidna smola

Pošaljite upit

Uvod u proizvod

Specifikacija proizvoda

ime proizvoda	Provjera komponenti uređaja
Artikl br.	HTCK-001
Veličina proizvoda	1055248mm
Materijal	Aluminijum, bakar i epoksidna smola
Preciznost	0.005-0.1 mm ili na vaš zahtjev
Boja	Anodizirane, aluminijske boje, crne ili pojedinačni dijelovi mogu se prilagoditi zahtjevu kupca
Obrada površina	Pjeskarenje, toplinska obrada, pjeskarenje, toplinska obrada itd
Strojna oprema	CNC, EDM, Argie Charmilles, Mašina za glodanje, 3DCMM,
Logo Method	Lasersko graviranje, CNC graviranje
Aplikacija	Proizvođači auto delova i tvornice automobila
Pakovanje	Drvena kutija ili po Vašoj želji
Testing Facility	Tri koordinatna mjerna mašina,mikrometar,čeljusti

Provjera učvršćenja Uvod

Uređaj za provjeru je alat za osiguranje kvalitete koji se koristi u industriji za provjeru kvaliteta komponenti složenih oblika. Proizvođači traže pomoć u provjeravanju uređaja kako bi provjerili točnost dimenzija svojih proizvoda. Oni također pregledavaju komponente na izobličenje, ogrebotine i provjeravaju da li su dijelovi pravilno poravnati, te potvrđuju da je proizvod usklađen sa svim potrebnim sigurnosnim kriterijima i specifikacijama.

Karakteristike i tipovi čekovnih uređaja

CMM Fixtures su tip komponenti Check Fixture koji su dizajnirani da drže i pozicioniraju dijelove, sonde ili radne komade tokom mjerenja dimenzija i drugih mjernih operacija mašine za koordinatno mjerenje (CMM).

Važnost provjere opreme u automobilskoj industriji

Check Fixtures komponente su bitna komponenta osiguranja kvaliteta u razvoju složenih proizvoda kao što su automobili i avioni. Moderne komponente za provjeru učvršćenja omogućavaju operateru da provjeri mjere ili detalje unutrašnjeg ili vanjskog dijela kako bi vidio da li je proizveden u okviru tolerancija dizajna. Može postojati nekoliko stezaljki, igala, sondi ili drugih alata pričvršćenih na uređaj i jasan skup detaljnih uputstava kako bi se osiguralo da će rezultat provjere biti bez obzira ko je operater uređaja. isto.

Primjena u proizvodnji

Montaža automobilskih dijelova:

Komponente učvršćenja za provjeru se široko koriste u automobilskoj industriji ili drugim industrijama za provjeru dimenzija komponenti kao što su elementi šasije i oprema unutrašnjosti. Oni osiguravaju da se dijelovi pravilno uklapaju tokom montaže i ispunjavaju stroge standarde performansi.

Okruženje za masovnu proizvodnju:

Ako se proizvode velike količine identičnih ili sličnih dijelova, provjera učvršćenja pruža isplativo rješenje za osiguranje uniformnosti i preciznosti. Ovo je ključno za postizanje proizvodnih ciljeva bez kompromisa po pitanju kvaliteta.

Zamjena specijalizovanih mjernih alata:

Kontrolni uređaji služe kao svestrana alternativa specijaliziranim mjernim alatima kao što su mjerači utikača i mjerači OD. Oni nude jednostavnost u radu dok i dalje isporučuju precizna mjerenja, što ih čini pogodnim za širok spektar proizvodnih primjena u automobilskoj industriji, svemirskoj industriji, elektronici i tako dalje...

Prednosti korištenja uređaja za provjeru

Uštede troškova:Komponente uređaja za provjeru su općenito pristupačnije od specijaliziranih mjernih instrumenata, smanjujući kapitalna ulaganja u opremu za inspekciju.
Jednostavnost upotrebe:Dizajnirani su tako da budu jednostavni za korištenje, zahtijevaju minimalnu obuku operatera kako bi efikasno obavljali inspekcije.
Pouzdanost:Provjera uređaja ili mjerača osigurava dosljedna i ponovljiva mjerenja, osiguravajući pouzdanost u procesima kontrole kvaliteta.
Skalabilnost:Pogodni i za male i velike proizvodne sredine, mjerači se prilagođavaju različitim količinama proizvodnje i zahtjevima.

Zašto odabrati HT alat

Evo nekoliko uvjerljivih razloga da odaberete HT alate za svoje komponente uređaja za provjeru:

Vrhunski kvalitet:Mašine za obradu visoke preciznosti će se pobrinuti za provjeru komponenti učvršćenja u vrhunskom kvalitetu.

Konkurentna cijena: Mašinska obrada u kući plus dugoročna saradnja sa dobavljačima materijala i sekundarna obrada, drže nas stabilnom garancijom kvaliteta kako bismo uštedeli troškove.

Satisfaction Guarantee:ISO9001 sertifikat za sisteme kvaliteta učiniće da kupci budu zadovoljni našim proizvodom.

Fleksibilno prilagođavanje:OEM usluge ili prilagođena rješenja su dostupna na osnovu zahtjeva kupaca.

Fast Turnaround Time:Kratak ciklus i isporuka na vrijeme sa strogom kontrolom vremenskog okvira kako bi se osiguralo vrijeme isporuke.

Attentive Service: Snažno upravljanje projektima i iskusni inženjering osiguravaju najviši kvalitet.

FAQ

P: Šta su kontrolna oprema?

O: Uređaj za provjeru je alat za osiguranje kvaliteta koji se koristi u industriji za provjeru kvaliteta komponenti složenih oblika. Ne koriste se za izradu komponenti, već za prihvatanje ili odbijanje već napravljenih komponenti u skladu sa preciznošću dimenzija.

P: Koja je razlika između uređaja i mjerača?

O: Za razliku od mjerača za provjeru, uređaj za provjeru može sigurno držati komponentu ili radni komad koji se ispituje u vrlo predvidljivoj orijentaciji. Osim toga, može također primiti bilo koji broj mjerača i drugih alata za držanje, kao što su igle za lociranje, šablone i stege.

P: Koji su važni elementi provjere opreme?

O: Osnovne komponente inspekcijskog uređaja uključuju bazu (ploču) i dio namještaja ili gnijezdo, oslone/kontaktne točke, a mogu uključivati stezaljke, graničnike, vakuum, magnete i pneumatike.

P: Koje su osnove komponenti check fixture?

O: Naročito u automobilskom radu, uređaji za provjeru, ili "pomagala za provjeru", ili komponente za provjeru uređaja, kako se nazivaju u PPAP procesu, često su hibrid to dvoje. Mogu biti dizajnirani da drže komad za CMM inspekciju, na primjer, i uključuju površine koje odgovaraju datumima GD&T šema ili pozicijama automobila na crtežu. Isti instrumenti mogu uključivati indikatore koji pružaju direktne varijabilne mjerne podatke za određene karakteristike.

P: Šta je Gage ponovljivost i reproduktivnost (Gage R&R)

O: Ponovljivost i reproduktivnost mjerača često se nazivaju R&R mjerača. To je metoda za procjenu ponovljivosti i obnovljivosti mjernog sistema kada koristite komponente za provjeru uređaja. Drugim riječima, Gage R&R studije se provode kako bi se otkrilo koliki je dio varijacija procesa uzrokovan mjernim sistemom.

P: Po čemu se razlikuje od BIW uređaja?

O: Iako se oba intenzivno koriste u automobilskoj industriji, postoji mala razlika između njih. Učvršćenje BIW (Body in White) je proizvodni alat koji drži 3-dimenzionalne dijelove zajedno koji se zavaruju. U automobilskoj industriji, uređaj za proveru se koristi za ispitivanje završnih komponenti limenih delova karoserije tako da kada su svi delovi šasije vozila postavljeni u BIW učvršćenje, oni su tačno pozicionirani jedan prema drugom.

Popularni tagovi: provjeravanje komponenti učvršćenja, Kina provjerava proizvođače komponenti za učvršćenje, dobavljače, tvornice, Provjera učvršćivanja za učvršćivanje testiranja slušalica, Provjera učvršćenja za učvršćivanje testiranja zvučnika
